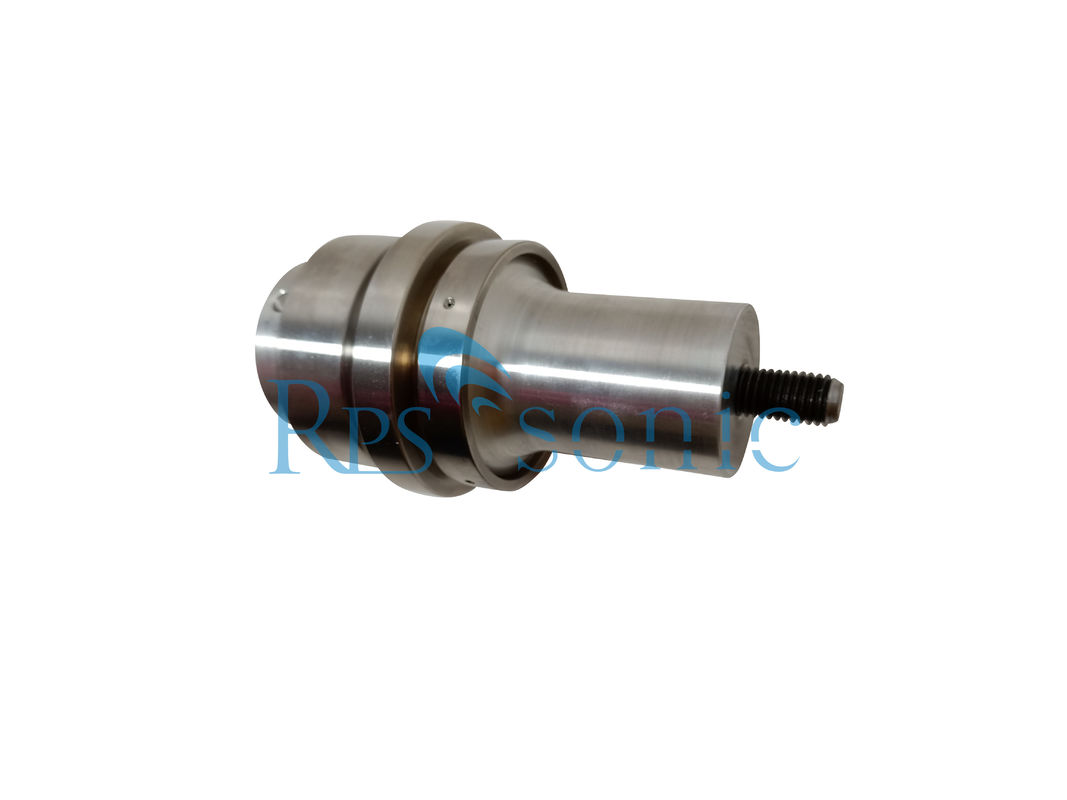

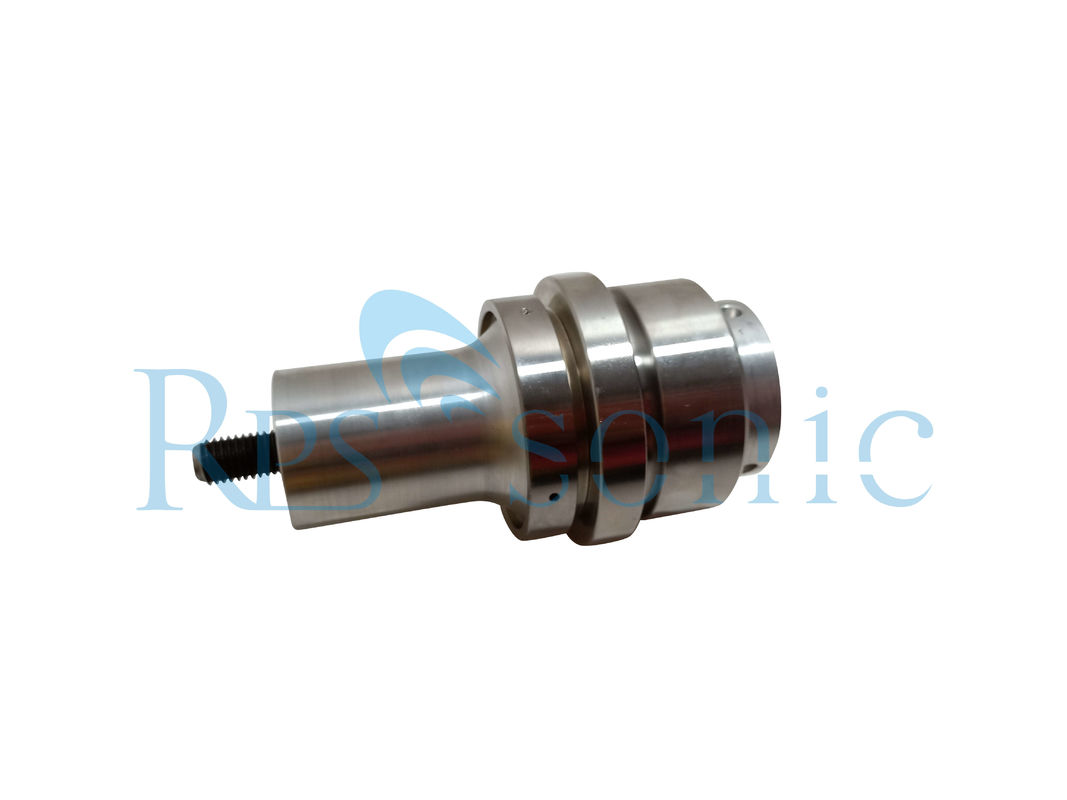

Dettagli:
|
| nome: | ripetitore ultrasonico di saldatura | frequenza: | 20kHz |
|---|---|---|---|
| Guadagno: | 1:1.5 | Materiale: | lega di titanio |
| Rplace per: | Branson | ||
| Evidenziare: | Dispositivo della saldatura a ultrasuoni,saldatore ultrasonico diy |
||
Dettagli dei prodotti
| tipo | Rinco |
| frequenza | 20KHz |
| Modello | Secondo i vostri requisiti |
| alimentazione elettrica | AC220v |
| Maiterial | Titaniu, lega |
Che cosa è ripetitore ultrasonico?
Ci sono tre tipi di ripetitori ultrasonici con differenti sistemi del montaggio:
1) supporto standard; 2) supporto rigido con i giunti circolari quadrati e gli anelli smontabili del morsetto (che inoltre è riparabile); e 3) il supporto solido che fornisce ha migliorato la rigidità. Per le applicazioni continue, il supporto che solido i ripetitori ultrasonici consegnano più energia al prodotto, mentre nelle applicazioni dell'immersione, allineamento migliore è possibile. Per ulteriori informazioni su spinta solida del supporto.
Secondo il tipo di vibrazione, può essere divisa nella vibrazione longitudinale, nella vibrazione di torsione, nella vibrazione di piegamento e nella vibrazione composita (piegamento longitudinale, torsione longitudinale, torsione di piegamento). Nell'ultrasuono d'elaborazione e d'elaborazione di applicazioni di potenza, le applicazioni longitudinali di vibrazione sono più comuni.
È classificata dalla forma del bus di singolo ripetitore e può essere divisa nella scala, nell'indice, nel catenaria, nel cono, in gauss, in Fourier, nel coseno ed in altri tipi. Corno composto.
Secondo la sua funzione, può essere diviso in due tipi di mezzo lunghezza d'onda e di quarto-lunghezze d'onda. Sebbene ci sia molte classificazioni, la progettazione di longitudinale, di di torsione ed il ripetitore flessionale parte dalle loro equazioni corrispondenti di vibrazione ed il processo ed i punti di progettazione sono le stesse.
Sul trasduttore ultrasonico/ripetitore ultrasonico/corno ultrasonico dovrebbe utilizzare i ripetitori ultrasonici del giunto circolare, poichè assorbono alcuni dei carichi laterali che condurrebbero altrimenti a guasto prematuro del corno ultrasonico nell'area del perno.
Dimensioni del perno:
Gli allumini ripetitori ultrasonici da 15 – 20 – 25 chilocicli con i rapporti del 1:0.6, 1:1, 1:1.5 e 1:2 sono disponibili con l'estremità ultrasonica del corno perforata ed hanno spillato 1/2-20 o 3/8 - 24. Il titanio 15khz, 20khz i ripetitori da 25 chilocicli in tutti i rapporti, compreso il 1:2.5, è disponibile con il rubinetto 1/2-20 o 3/8-24. i ripetitori ultrasonici per 28Khz 30khz 35khz, 36khz 40 chilocicli sono disponibili con l'estremità ultrasonica del corno perforata e spillata per i fili M-8.
I ripetitori ultrasonici sono disponibili con i rapporti del 1:0.5, del 1:1, del 1:1.5, del 1:2, del 1:2.5 e del 1:3.0
Il materiale del ripetitore della saldatura a ultrasuoni:
Come parte importante di sistema della saldatura a ultrasuoni, il ripetitore ultrasonico pricipalmente è utilizzato per il trasferimento e l'amplificazione di energia nella saldatura a ultrasuoni. L'energia trasmessa alla superficie della saldatura e la forza della saldatura ottenuta saldando hanno un impatto diretto. L'efficienza del trasferimento di energia del corno dipende non solo dalla progettazione del ripetitore, ma anche dal suo materiale. Puntando sui ripetitori ultrasonici dei materiali differenti, quali la lega di alluminio, lega dell'acciaio a basso tenore di carbonio, dell'acciaio inossidabile e del titanio, la relazione fra il materiale del ripetitore e la forza della saldatura a ultrasuoni è stato analizzato usando un singolo metodo di analisi fattoriale. I risultati sperimentali indicano che la forza della saldatura ottenuta dal ripetitore di titanio della lega è il più alto, seguito dall'acciaio a basso tenore di carbonio, dalla lega di alluminio e dall'acciaio inossidabile.
Come progettare il ripetitore ultrasonico di mezzo lunghezza d'onda:
1. metodo analitico tradizionale
2. metodo del circuito equivalente
3. metodo alternativo (metodo di equalizzazione di impedenza meccanica)
4. metodo di matrice di trasferimento
5. metodo degli elementi finiti (FEA)
6. Altri metodi: Orzando della barretta i metodi di progettazione includono la linea di trasmissione metodo, a tratti il metodo di approccio, il metodo evidente di elasticità, ecc.
