Luogo di origine:
Cina
Marca:
RPS-SONIC
Certificazione:
CE
Numero di modello:
RPS-WH-100
Contattaci
Dispositivi per la verniciatura di wafer di silicio con pistola a spruzzo per rivestimenti fotoresistenti ad ultrasuoni
Cos'e' lo spray ad ultrasuoni?
Una macchina per il rivestimento a spruzzo di colla ad ultrasuoni è un dispositivo specializzato progettato per applicare rivestimenti adesivi utilizzando la tecnologia a spruzzo ad ultrasuoni.Questa macchina è particolarmente utile in varie applicazioni industriali in cui la precisione e l'efficienza sono fondamentali.
Caratteristiche chiave
Tecnologia ad ultrasuoni: utilizza vibrazioni ad ultrasuoni per creare una fine nebbia di adesivo, consentendo un'applicazione uniforme senza spruzzo eccessivo.
Dimensione regolabile delle gocce: la dimensione delle gocce può essere controllata, il che è essenziale per diversi substrati e tipi di adesivi.
Alta efficienza: riduce lo spreco di materiale adesivo, riducendo i costi e utilizzando le risorse in modo efficiente.
Applicazioni versatili: adatte per materiali adesivi in settori come l'automotive, l'elettronica, il tessile e l'imballaggio.
Processo automatizzato: spesso integrato in linee di produzione automatizzate, migliorando la velocità e la consistenza nell'applicazione dell'adesivo.
Applicazioni
Elettronica: per l'applicazione di adesivi nei processi di assemblaggio, come ad esempio il fissaggio dei componenti sulle schede di circuito.
Automotive: utilizzato per legar e sigillare componenti nella produzione di veicoli.
Tessili: per l'applicazione di adesivi nei processi di laminazione e incollaggio dei tessuti.
Imballaggio: applica efficacemente gli adesivi nella sigillatura del cartone e nell'assemblaggio del pacchetto.
Vantaggi
Riduzione dei rifiuti di materiale: la precisione dello spray ad ultrasuoni riduce al minimo l'uso eccessivo di adesivi.Tassi di produzione più rapidi: L'automazione e l'efficiente spruzzatura consentono tempi di lavorazione più rapidi.
Se avete bisogno di maggiori dettagli su modelli specifici, produttori o applicazioni, fatemi sapere!
Qual è il parametro dell'ugello di spruzzo?
| Articolo | Tipo larghe | Tipo diffuso | Tipo di raggruppamento | ugello lungo | Fornitura esterna di fluidi |
| Diametro della particella atomizzata | 15-40 | 15-41 | 15-42 | 15-20 | 15-20 |
| Larghezza dello spruzzo (mm) | 40-120 | Da 40 a 80 | 2-20 | 1 - 3 | 0.5-2 |
| altezza dello spruzzo (mm) | 50-150 | 30 a 80 | 10-30 | 10-20 | 10-20 |
| Flusso (ml/min) | 0.5-20 | 0.5-20 | 0.5-10 | 0.5-10 | 0.01-1 |
| Viscosità adeguata (cps) | < 30 | < 30 | < 30 | < 15 | < 15 |
| Dimensione delle particelle in liquido (um) | < 20 | < 15 | < 10 | < 8 | < 8 |
| Pressione di deviazione (mpa) | < 0.05 | < 0.05 | < 0.05 | / | / |

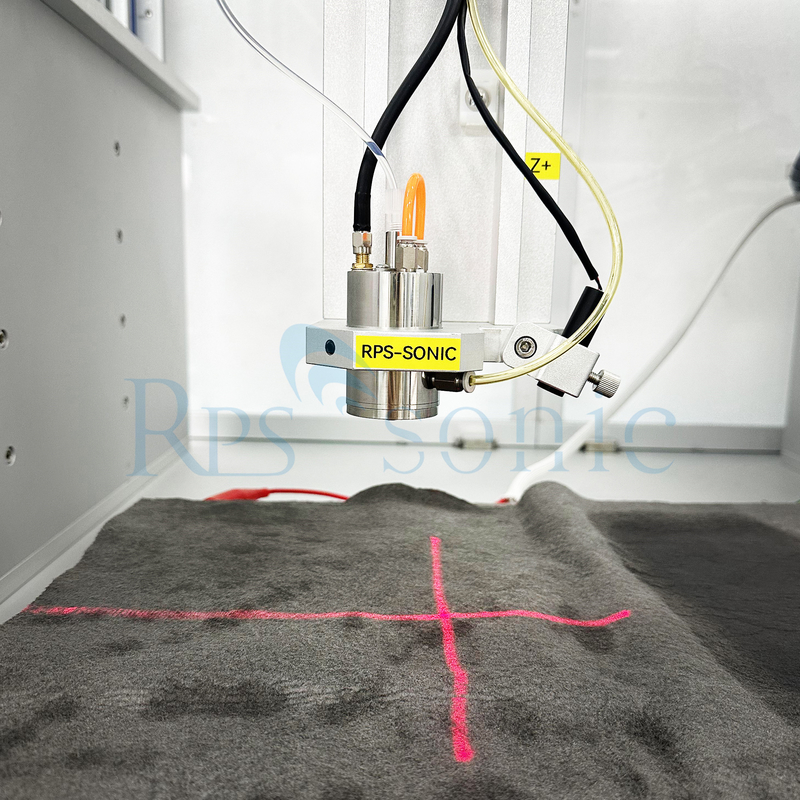

Hai le foto dell'ugello di spruzzo?
Vantaggi
Il rivestimento ad ultrasuoni di wafer di silicio con un'attrezzatura per la verniciatura prevede diversi passaggi e principi.
1. panoramica del rivestimento ad ultrasuoni
Il rivestimento ad ultrasuoni utilizza onde sonore ad alta frequenza per atomizzare il fotoresistente liquido in goccioline sottili.
2. Componenti di attrezzature
Trasduttore ad ultrasuoni: converte l'energia elettrica in onde ultrasuoni, che creano vibrazioni nel liquido.
Nozzolo di spruzzo: progettato per disperdere il fotoresist atomizzato sul wafer.

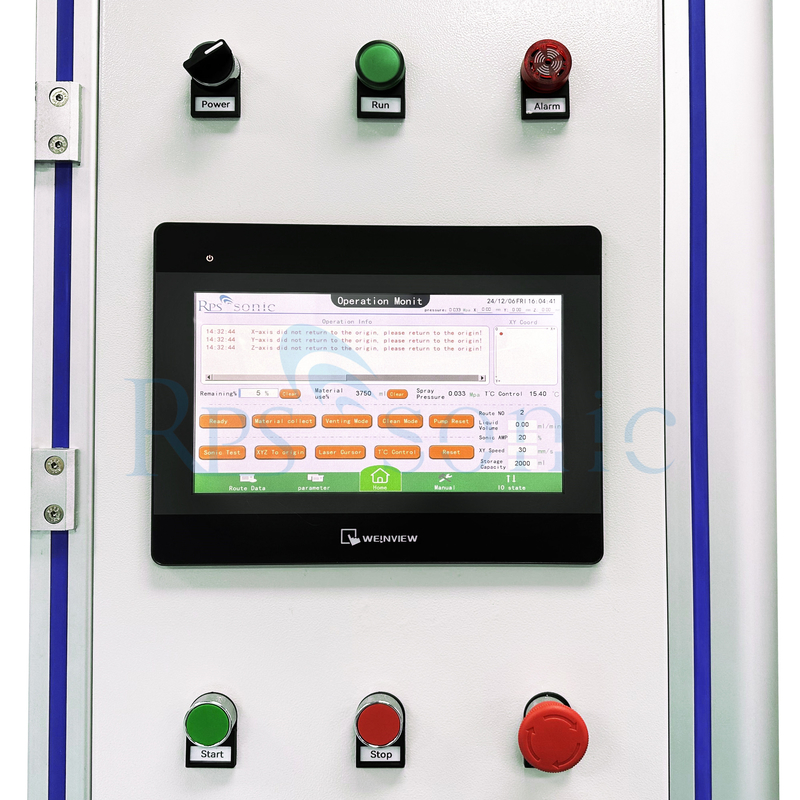

Sistema di controllo: gestisce parametri come la velocità di flusso dello spruzzo, la frequenza e lo spessore del rivestimento.
3. Passi di preparazione
Pulizia dei wafer: assicurarsi che i wafer in silicio siano completamente puliti per rimuovere i contaminanti che potrebbero influenzare l'adesione.
Selezione del fotoresistente: scegliere il tipo appropriato di fotoresistente in base all'applicazione e alle specifiche desiderate.
4. Processo di rivestimento
Impostazione: posizionare saldamente il wafer di silicio sulla piattaforma di rivestimento.
Caricamento del fotoresistente: riempire la pistola con il materiale fotoresistente selezionato.
Attivazione ad ultrasuoni: attivare il trasduttore ad ultrasuoni per generare vibrazioni ad alta frequenza.
Spruzzo: l'ugello spruzza il fotoresist atomizzato sul wafer.
Parametri di controllo: regolare impostazioni come l'angolo di spruzzatura, la distanza dal wafer e la velocità di rivestimento per ottenere lo spessore e l'uniformità desiderati.
5. Procedure post-rivestimento
Asciugatura: lasciare asciugare adeguatamente il wafer rivestito, tramite evaporazione naturale o con un piatto caldo.
Cottura: eseguire una cottura morbida per rimuovere i solventi e migliorare l'adesione.
Ispezione: controllare l'uniformità e i difetti della wafer rivestita.
6. Vantaggi del rivestimento ad ultrasuoni
Spessore uniforme: garantisce un rivestimento uniforme su tutta la superficie del wafer.
Riduzione dei rifiuti materiali: un'atomizzazione efficiente riduce al minimo l'uso eccessivo di fotoresisti.
Applicazioni versatili: adatto a vari materiali fotoresistenti e dimensioni di wafer.
Conclusioni
Il rivestimento ad ultrasuoni è un metodo efficace per applicare la fotoresistenza ai wafer di silicio, migliorando la precisione e l'efficienza nella produzione di semiconduttori e campi correlati.
In che modo gli ugelli di spruzzo ad ultrasuoni si confrontano con gli ugelli di spruzzo tradizionali in termini di efficienza?
Gli ugelli a spruzzo ad ultrasuoni offrono diversi vantaggi rispetto agli ugelli a spruzzo tradizionali in termini di efficienza.
Efficienza di atomizzazione: gli ugelli di spruzzatura ad ultrasuoni sono altamente efficienti nell'atomizzare i liquidi in goccioline sottili.
Riduzione dell'overspray: gli ugelli di spruzzo tradizionali generano spesso una quantità significativa di overspray, il che si riferisce alla perdita di liquido che non raggiunge il bersaglio desiderato.
Qualità del rivestimento: gli ugelli a spruzzo ad ultrasuoni sono particolarmente vantaggiosi nelle applicazioni in cui è richiesto un rivestimento di alta qualità.
Risparmio di materiale: A causa della loro efficienza di atomizzazione e della riduzione dell'overspray, gli ugelli di spruzzo ad ultrasuoni possono aiutare a risparmiare sui costi dei materiali.
Versatilità: gli ugelli a spruzzo ad ultrasuoni possono gestire una vasta gamma di liquidi, comprese soluzioni a base d'acqua, solventi, sospensioni e liquidi viscosi.
Vale la pena notare che gli ugelli di spruzzo tradizionali hanno i loro vantaggi in alcuni scenari, come applicazioni ad alto flusso o situazioni in cui sono desiderate goccioline più grandi.La scelta tra ugelli di spruzzo ad ultrasuoni e ugelli di spruzzo tradizionali dipende dalle esigenze specifiche dell'applicazione e dal risultato desiderato in termini di efficienza, qualità del rivestimento e risparmio di materiali.
Può fornire esempi di industrie o di applicazioni in cui gli ugelli di spruzzo ad ultrasuoni sono comunemente utilizzati?

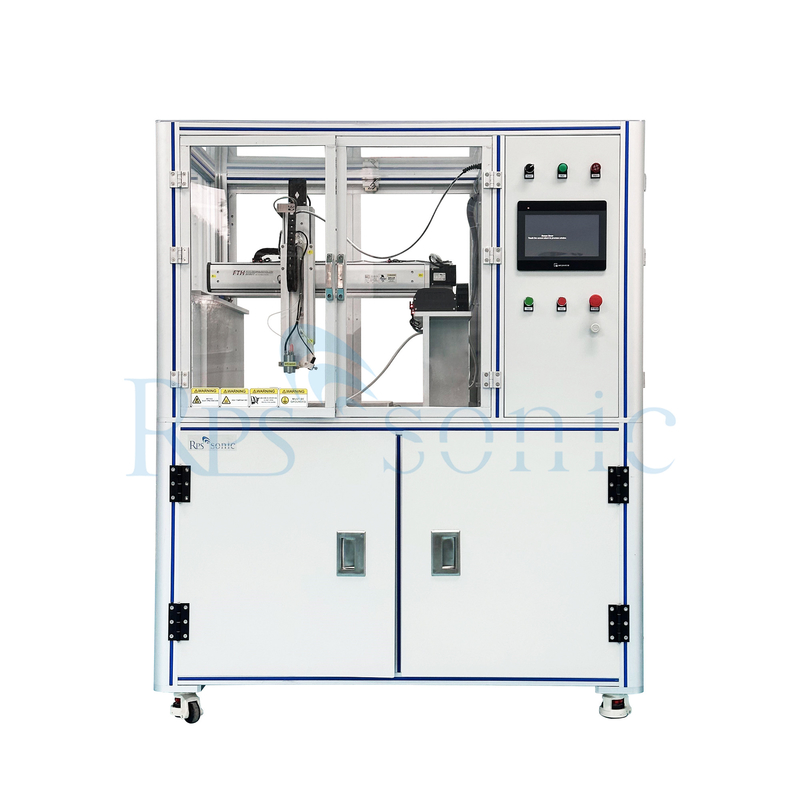

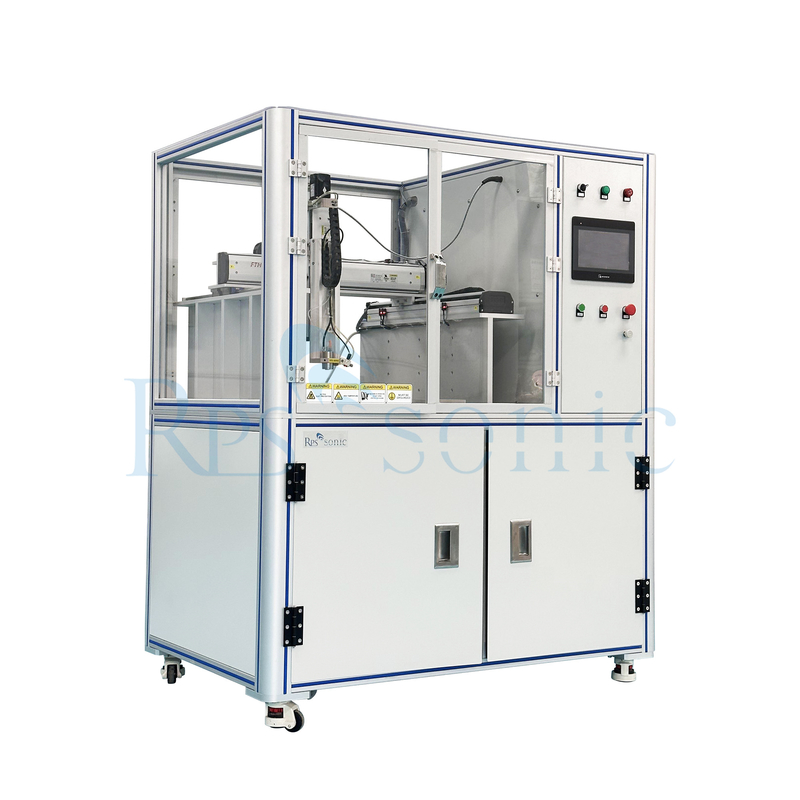

Sistema di spruzzatura ad ultrasuoni
L'apparecchiatura di spruzzatura ad ultrasuoni ha un'autopulizia, che può evitare l'inquinamento della parete interna del tubo di raccolta del sangue durante il processo di spruzzatura,e può anche evitare la contaminazione del proprio ugelloIl sistema di spruzzatura ad ultrasuoni può programmare il numero, la distanza, lo spessore e altri parametri di spruzzatura.in modo da garantire l'accuratezza dell'effetto di spruzzaturaLe apparecchiature di spruzzatura ad ultrasuoni possono risparmiare materie prime e il tasso di utilizzazione delle materie prime è fino all'85%.Gli atomizzatori ad ultrasuoni industriali possono essere facilmente adattati alle linee di produzione esistenti per una spruzzatura efficiente con una produzione di qualità costante.
Come tecnologia provata industrialmente,la spruzzatura ad ultrasuoni è stata applicata con successo a linee di rivestimento a film sottile ad alte prestazioni nella produzione di elettronica di precisione come i semiconduttori, dispositivi di precisione, applicazioni di nanotecnologia, celle a combustibile e celle solari.risultante in particelle con una superficie elevata.
Può fornire il video di funzionamento dell'ugello di spruzzo?
