Macchine per la tintura ad ultrasuoni per filo di alluminio

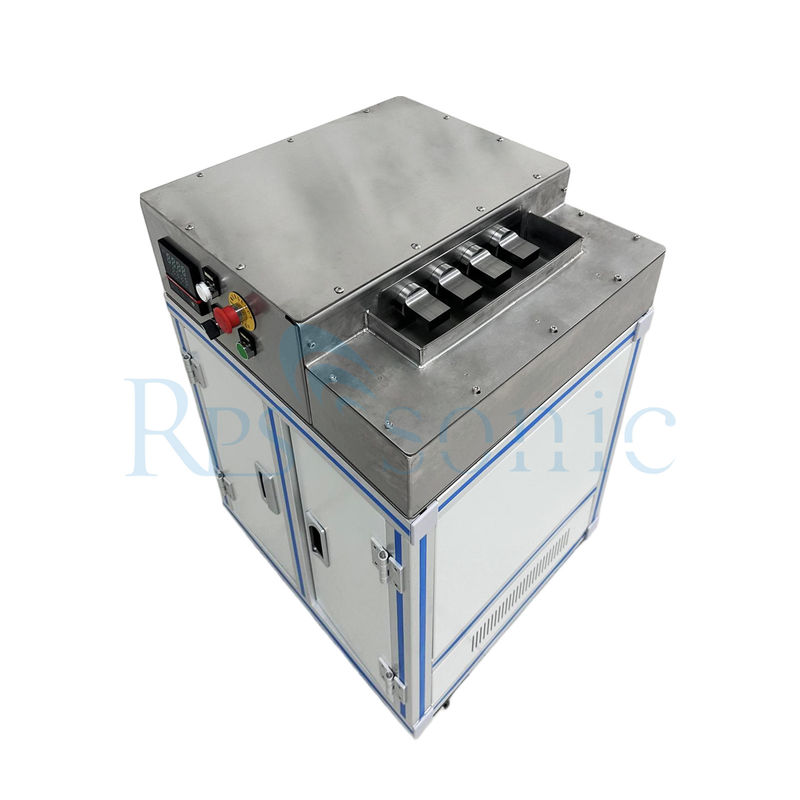

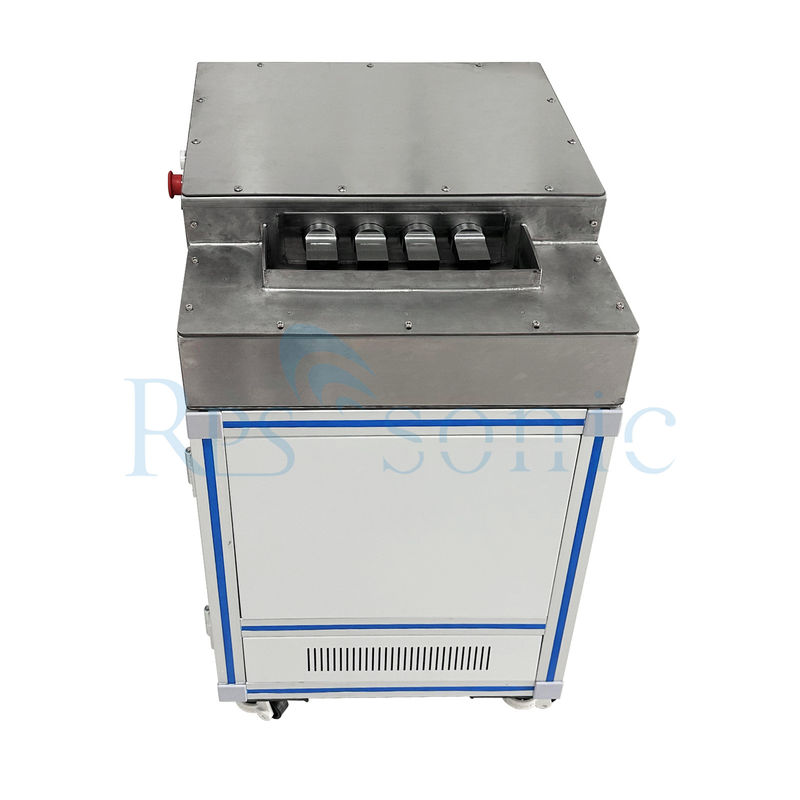

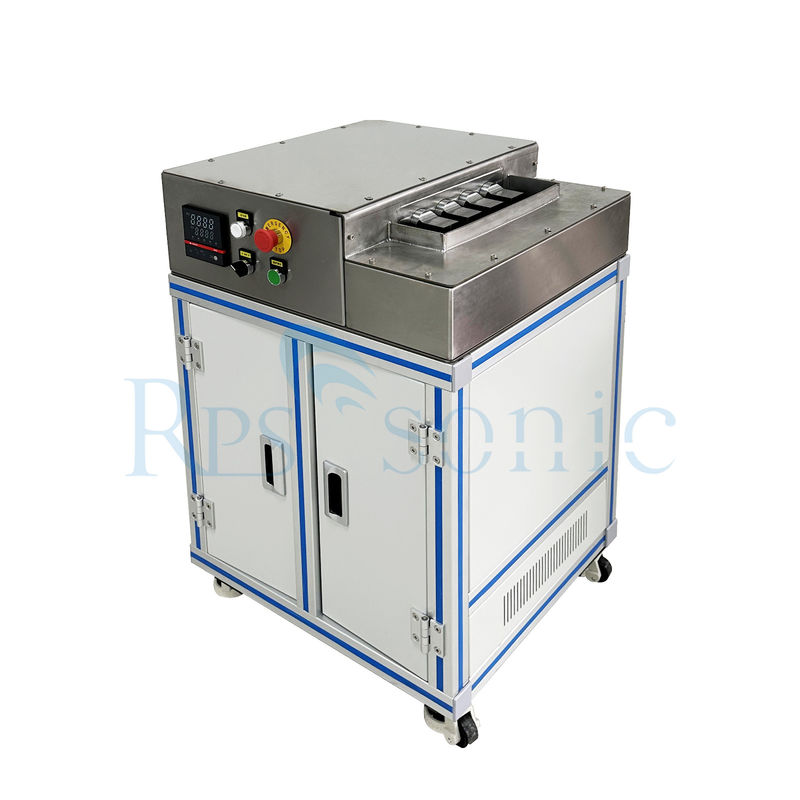

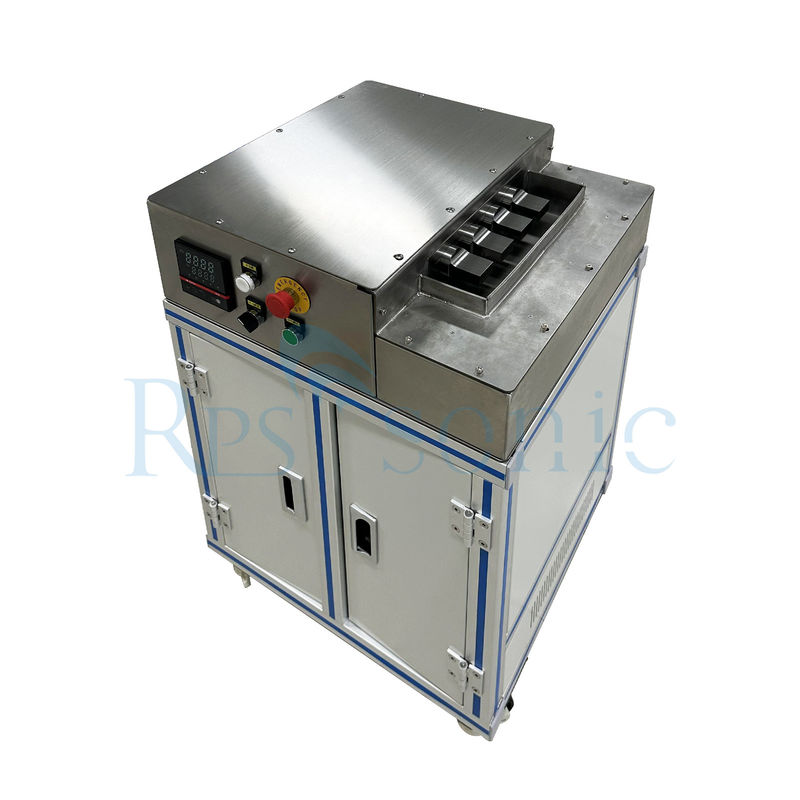

Macchina di stagnatura a ultrasuoni per filo di alluminio

Cos'è una macchina di stagnatura a ultrasuoni?

Una macchina di stagnatura a ultrasuoni è un'apparecchiatura specializzata utilizzata nell'industria manifatturiera elettronica. Impiega onde ultrasoniche per migliorare il processo di stagnatura, che prevede il rivestimento di superfici metalliche con uno strato di stagno. Questo è particolarmente importante per migliorare la saldabilità e prevenire la corrosione su componenti come fili, connettori e circuiti stampati.

Caratteristiche principali delle macchine di stagnatura a ultrasuoni:

Tecnologia a ultrasuoni: Utilizza onde sonore ad alta frequenza per creare bolle di cavitazione microscopiche in un bagno liquido, contribuendo alla rimozione di contaminanti e migliorando l'adesione dello stagno.

Efficienza: L'azione ultrasonica consente una stagnatura più rapida e uniforme rispetto ai metodi tradizionali.

Qualità: Produce un rivestimento di stagno più liscio e uniforme, che migliora la conduttività elettrica e la longevità dei componenti.

Rispettoso dell'ambiente: Spesso utilizza sostanze chimiche meno dannose rispetto ai processi di stagnatura convenzionali, riducendo l'impatto ambientale.

Versatilità: Adatto a vari materiali e forme di componenti, rendendolo utile in molteplici applicazioni.

Applicazioni:

Produzione elettronica: Utilizzato per la preparazione e il rivestimento di componenti elettronici per la saldatura.
Industria automobilistica: Stagnatura di connettori e cablaggi per migliorare l'affidabilità.
Telecomunicazioni: Rivestimento di componenti per garantire un'efficace trasmissione del segnale.

Nel complesso, le macchine di stagnatura a ultrasuoni sono fondamentali per garantire finiture superficiali di alta qualità nei componenti elettronici, contribuendo a prestazioni e affidabilità migliori nei prodotti finali.

Perché utilizzare la stagnatura a ultrasuoni per il filo di alluminio?

Rompe lo strato di ossido di alluminio

L'alluminio forma naturalmente uno strato di ossido (Al₂O₃), che impedisce una corretta saldatura.

La cavitazione ultrasonica (20–40 kHz) interrompe questo strato, consentendo alla saldatura fusa di aderire.

Saldatura senza flussante

Riduce o elimina la necessità di flussante chimico, rendendo il processo più pulito ed ecologico.

Legame più forte e affidabile

Garantisce un rivestimento di saldatura uniforme senza vuoti o punti deboli.

Più veloce e più efficiente rispetto ai metodi tradizionali

Le macchine di stagnatura a ultrasuoni utilizzano l'effetto di cavitazione e la vibrazione meccanica generata dagli ultrasuoni nel liquido di stagno fuso per ottenere il trattamento di stagnatura sulla superficie metallica. Il processo specifico è il seguente:
Generazione di segnali elettrici ad alta frequenza: Il generatore di ultrasuoni genera segnali elettrici ad alta frequenza, generalmente con una frequenza di circa 20-30 kHz.
Amplificazione e conversione del segnale: Dopo che il segnale elettrico è stato amplificato dall'altoparlante, viene trasmesso al trasduttore a ultrasuoni, che converte il segnale elettrico in vibrazione meccanica e genera onde sonore ad alta frequenza.
Rimozione dello strato di ossido: L'onda sonora viene trasmessa alla testa di lavoro, che applica vibrazioni al liquido di stagno per generare minuscole bolle nel liquido di stagno fuso. Quando la pressione sonora raggiunge un certo valore, le bolle si espandono rapidamente e poi si chiudono improvvisamente, generando onde d'urto e microgetti. Questi effetti fisici possono distruggere e rimuovere lo strato di ossido sulla superficie metallica.
Penetrazione e adesione del liquido di stagno: L'energia di vibrazione spinge lo stagno liquido nei micropori e negli interstizi del metallo, in modo che lo stagno liquido possa bagnare la superficie metallica e formare uno strato di stagno uniforme e solido su di essa, eliminando le bolle di saldatura e migliorando l'adesione e la tenuta tra i pezzi saldati o tra lo stagno e i pezzi saldati.

Quali settori stanno attualmente adottando la tecnologia di stagnatura a ultrasuoni?

La tecnologia di stagnatura a ultrasuoni viene adottata in vari settori, principalmente grazie alla sua efficienza e alla qualità superiore. Ecco alcuni settori chiave che utilizzano questa tecnologia:

1. Produzione elettronica

Ampiamente utilizzato per la stagnatura di circuiti stampati, connettori e componenti elettronici per migliorare la saldabilità e prevenire la corrosione.

2. Industria automobilistica

Impiegato per la stagnatura di cablaggi, connettori e centraline elettroniche, garantendo collegamenti e prestazioni affidabili.

3. Telecomunicazioni

Utilizzato per il rivestimento di componenti come antenne, circuiti stampati e connettori, migliorando la trasmissione del segnale e la durata.

4. Aerospaziale

Adottato per componenti critici in cui l'affidabilità e le prestazioni sono fondamentali, in particolare nei cablaggi e negli assemblaggi elettronici.

5. Dispositivi medici

Utilizzato nella produzione di apparecchiature e dispositivi medici in cui sono essenziali collegamenti affidabili e di alta qualità per la sicurezza e la funzionalità.

6. Energia rinnovabile

Implementato nella produzione di pannelli solari e componenti di turbine eoliche per migliorare i collegamenti elettrici e la resistenza ai fattori ambientali.

7. Apparecchiature industriali

Utilizzato per la stagnatura di connettori e cablaggi in vari macchinari industriali, migliorando l'efficienza operativa e la durata.

8. Elettronica di consumo

Adottato per la produzione di articoli come smartphone, computer ed elettrodomestici, dove la qualità e le prestazioni sono fondamentali.

9. Difesa e militare

Impiegato nella produzione di sistemi elettronici sicuri e affidabili utilizzati nelle applicazioni di difesa, garantendo elevati standard di qualità e durata.

Puoi spiegare il processo di stagnatura a ultrasuoni in modo più dettagliato?

Il processo di stagnatura a ultrasuoni prevede diversi passaggi chiave e utilizza la tecnologia a ultrasuoni per migliorare la stagnatura delle superfici metalliche. Ecco una ripartizione dettagliata del processo:

1. Preparazione dei componenti

Pulizia: Prima della stagnatura, i componenti devono essere accuratamente puliti per rimuovere contaminanti come oli, sporco e ossidazione. Questo passaggio è fondamentale per garantire una buona adesione dello strato di stagno.
Ispezione: I componenti vengono ispezionati per difetti o irregolarità che potrebbero influire sul processo di stagnatura.

2. Pulizia a ultrasuoni

Bagno a ultrasuoni: I componenti vengono immersi in una soluzione detergente liquida (spesso a base d'acqua) all'interno di un serbatoio di pulizia a ultrasuoni.
Onde ultrasoniche: Le onde sonore ad alta frequenza vengono generate utilizzando trasduttori, creando rapidi cambiamenti di pressione nel liquido. Ciò porta alla formazione e al collasso di bolle microscopiche (cavitazione).
Pulizia efficace: L'azione di cavitazione rimuove efficacemente i contaminanti dalla superficie dei componenti, garantendo un substrato pulito per la stagnatura.

3. Processo di stagnatura

Bagno di stagnatura: Dopo la pulizia, i componenti vengono trasferiti in un bagno di stagnatura che contiene stagno fuso o una lega di stagno.
Applicazione a ultrasuoni: Le onde ultrasoniche vengono applicate durante il processo di stagnatura. Questo aiuta a:

Migliorare il trasferimento di calore: Le vibrazioni aumentano il movimento delle particelle di stagno, favorendo un migliore trasferimento di calore e una fusione più rapida.
Migliorare la bagnatura: Le onde ultrasoniche facilitano la bagnatura del substrato con lo stagno fuso, garantendo un rivestimento uniforme.

Controllo del tempo e della temperatura: Il processo è controllato per un tempo e una temperatura ottimali per ottenere lo spessore e la qualità desiderati dello strato di stagno.

4. Raffreddamento e solidificazione

Raffreddamento: Dopo che i componenti sono stati rivestiti, vengono rimossi dal bagno di stagnatura e lasciati raffreddare. Il processo di raffreddamento solidifica lo strato di stagno.
Ispezione del rivestimento: Lo spessore e la qualità del rivestimento di stagno vengono ispezionati per garantire che soddisfino le specifiche.

5. Trattamento post-stagnatura

Processi di finitura: Possono essere applicati processi aggiuntivi, come la lucidatura o un'ulteriore pulizia, per migliorare la finitura superficiale o preparare i componenti per l'assemblaggio.
Controllo qualità: Vengono eseguite ispezioni finali per garantire che i componenti soddisfino tutti gli standard richiesti prima di essere spediti per l'uso nella produzione.

Vantaggi del processo di stagnatura a ultrasuoni

Pulizia migliorata: La fase di pulizia a ultrasuoni garantisce che le superfici siano prive di contaminanti, il che è fondamentale per l'adesione e le prestazioni.
Rivestimento uniforme: L'applicazione di onde ultrasoniche durante la stagnatura favorisce una distribuzione uniforme dello strato di stagno.
Efficienza: Il processo riduce il tempo necessario per la pulizia e la stagnatura, aumentando l'efficienza complessiva della produzione.

In sintesi, il processo di stagnatura a ultrasuoni combina tecniche avanzate di pulizia e rivestimento per produrre componenti affidabili e di alta qualità adatti a varie applicazioni nell'elettronica e in altri settori.
