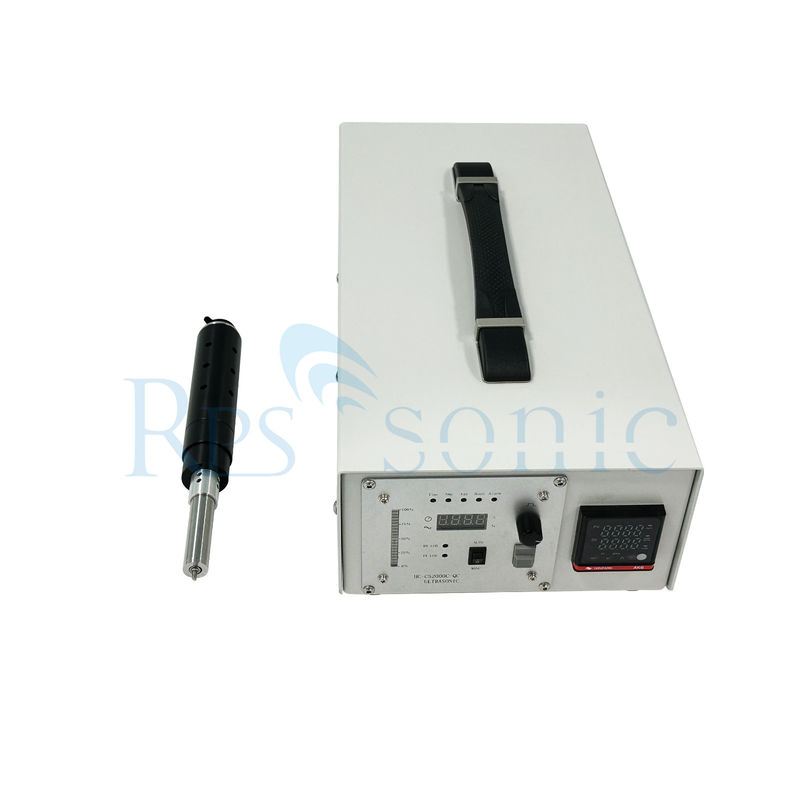

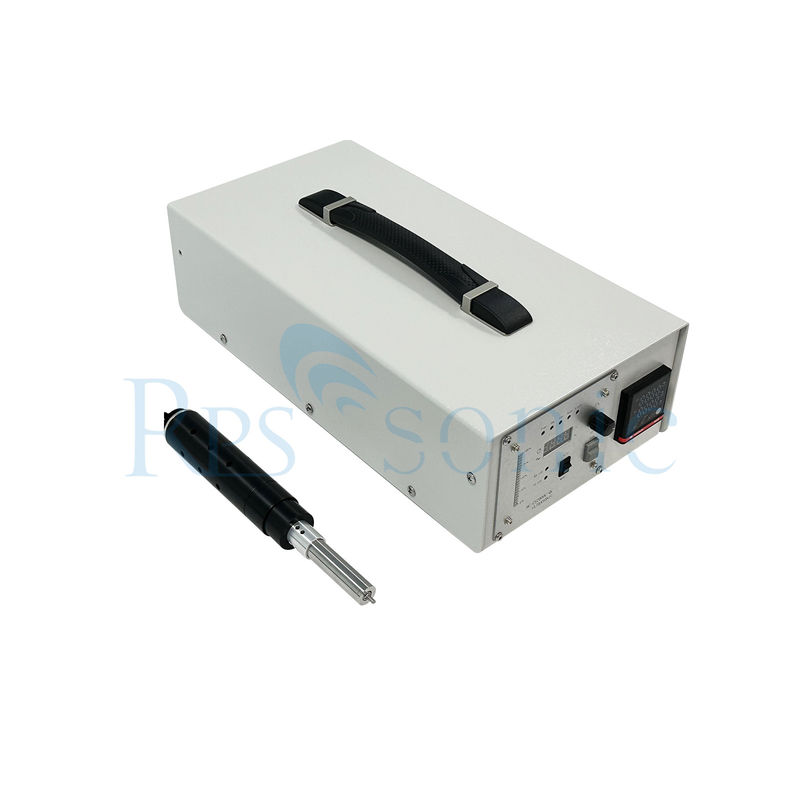

Ferro di saldatura ad ultrasuoni portatile
Unferro di saldatura ad ultrasuoniè uno strumento di saldatura specializzato che utilizza vibrazioni ad ultrasuoni per migliorare il processo di saldatura, in particolare per materiali difficili come metalli non ferrosi, componenti placcati,o superfici con ossidi tenaciEcco una descrizione dettagliata delle sue caratteristiche, dei suoi principi di funzionamento, delle sue applicazioni e dei suoi vantaggi:
A differenza dei tradizionali saldatori che si basano esclusivamente sul calore, i saldatori ad ultrasuoni combinanocaloreconvibrazioni meccaniche ad alta frequenzaI meccanismi chiave sono:
- Pulizia assistita dalle vibrazioni: Le onde ultrasuoni generano microcavitazioni e forze di taglio che si decompongonostrati di ossidoQuesto è fondamentale perché gli ossidi (ad esempio, sull'alluminio, sul rame o sull'acciaio inossidabile) possono impedire alla saldatura di aderire correttamente.
- Miglioramento dell'umidità: La saldatura (spesso senza piombo o in leghe specializzate) può bagnare la superficie in modo più efficace, formando un forte legame metallurgico.
- Trasferimento di calore: Il ferro fornisce ancora energia termica per fondere la saldatura, ma le vibrazioni a ultrasuoni migliorano significativamente l'efficienza del processo.
Un saldatore ad ultrasuoni comprende in genere:

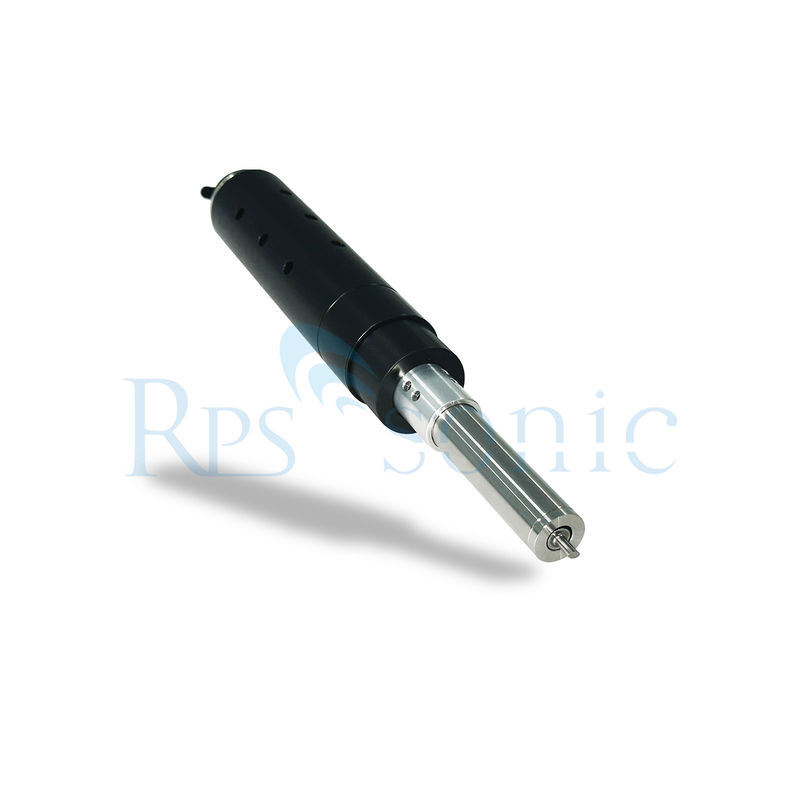

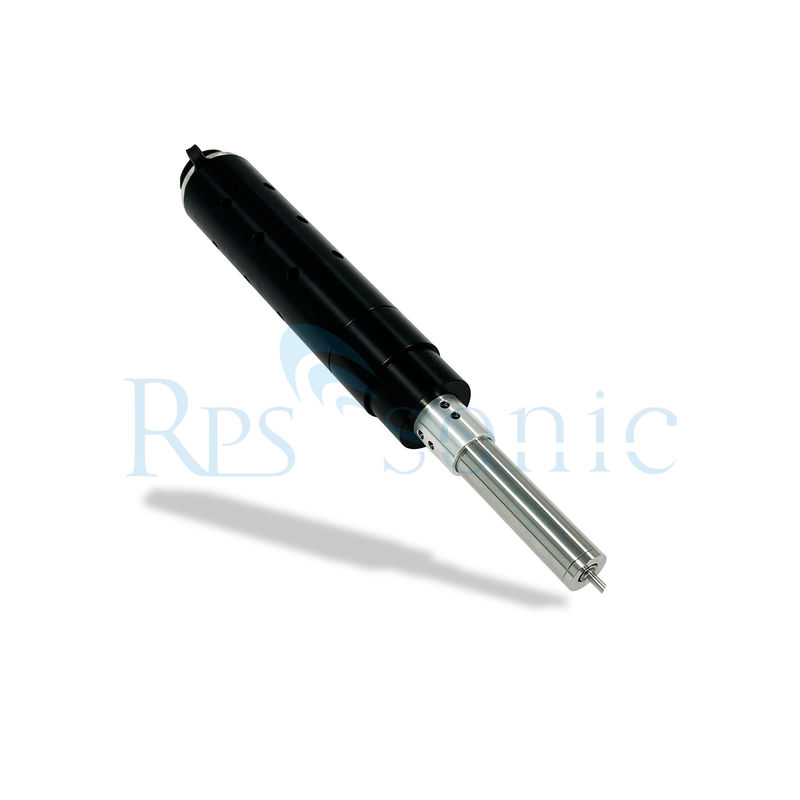

- Trasduttore ad ultrasuoniConverte energia elettrica in vibrazioni meccaniche.

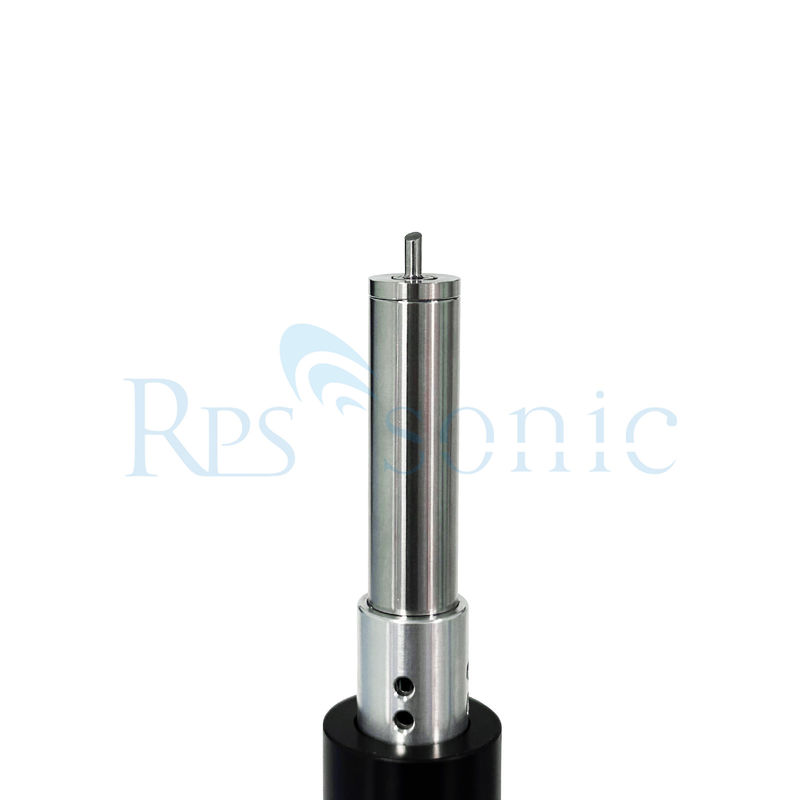

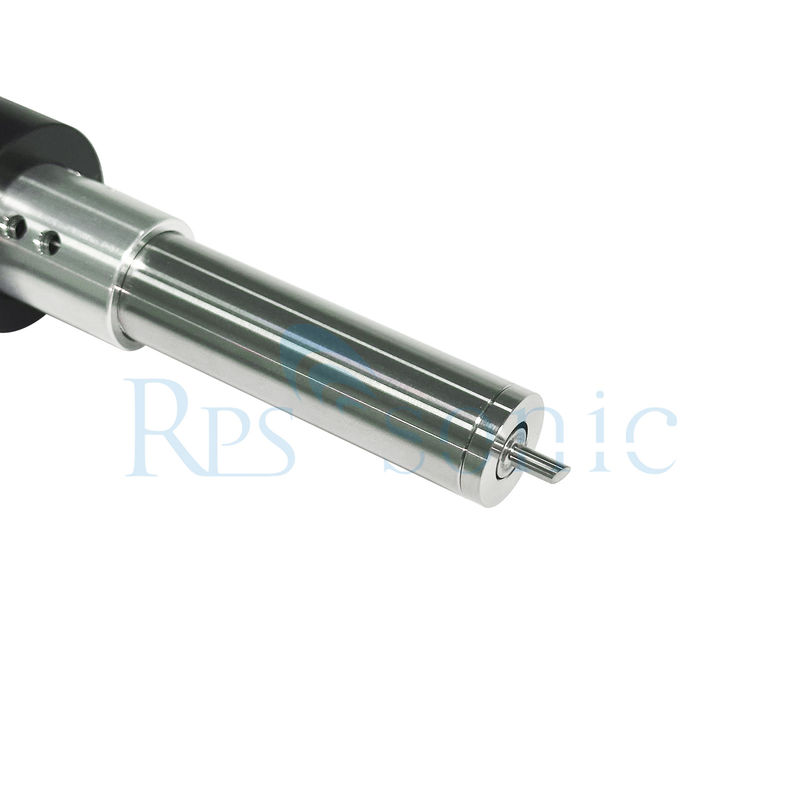

- Suggerimento di saldaturaLa punta è spesso realizzata in materiali resistenti (ad esempio, titanio o acciaio rivestito) per resistere alle vibrazioni ad alta frequenza.
- Fornitore di energia: Fornisce al trasduttore sia calore (attraverso un elemento di riscaldamento) che energia ad ultrasuoni.
- Unità di controllo: regola parametri come temperatura, amplitudine di vibrazione e tempo di saldatura.
La saldatura ad ultrasuoni è ideale per scenari in cui la saldatura tradizionale fallisce a causa dell'ossidazione o della complessità del materiale.
- Fabbricazione di elettronica: saldatura di componenti in alluminio o rame in circuiti stampati, in particolare per applicazioni ad alta affidabilità come l'aerospaziale o l'elettronica automobilistica.
- Gioielleria e lavorazione dei metalli: Unire metalli non ferrosi (per esempio argento, oro, alluminio) senza un'eccessiva calura, che può danneggiare disegni delicati.
- Produzione di pannelli solari: legamento di nastri di alluminio o rame alle celle solari, dove prevalgono strati di ossido.
- Dispositivi medici: saldatura di piccoli componenti di apparecchiature mediche, che richiedono giunzioni precise e pulite.
- Lavori di riparazione: dissoldatura o rielaborazione di componenti su tavole ossidate o corrodite.
| Caratteristica |
Saldatura ad ultrasuoni |
La saldatura tradizionale |
| Rimozione degli ossidi |
Automatico tramite vibrazioni ad ultrasuoni. |
Richiede un flusso o una pulizia manuale. |
| Inserimento della saldatura |
Eccellente, anche su metalli difficili. |
Non è efficace su superfici ossidate senza flusso. |
| Dipendenza dal flusso |
Riduzione del fabbisogno di flusso (ambiente). |
Forte dipendenza dal flusso (può causare residui). |
| Esposizione al calore |
Riduzione del calore richiesto, riducendo il rischio di danni. |
Un calore più elevato può danneggiare i componenti sensibili. |
| Forza articolare |
Legami piu' forti e affidabili. |
Variabile, a seconda della pulizia della superficie. |
- Costo: Le saldature ad ultrasuoni sono più costose dei modelli tradizionali a causa del trasduttore e dell'elettronica aggiunti.
- Complessità: richiede un'attenta taratura delle impostazioni di temperatura e vibrazione per i diversi materiali.
- Suggerimento Indossare: La punta di saldatura può degradarsi più rapidamente a causa di vibrazioni continue, che richiedono una sostituzione regolare.
- Noise: Le vibrazioni ad ultrasuoni possono produrre suoni acuti (anche se spesso al di sotto del raggio uditivo umano, a seconda della frequenza).
- Unità portatili: Portatile per operazioni di saldatura manuale (ad esempio, per lavori di riparazione o produzione su piccola scala).
- Sistemi montati su panca: modelli industriali per linee di montaggio automatizzate, che offrono un controllo preciso del calore e delle vibrazioni.
- Pistole di saldatura ad ultrasuoni: Combinare saldatura e applicazione del flusso in un unico strumento, ottimizzando l'efficienza.
- Riduzione del flusso: Riducendo al minimo la dipendenza dai flussi chimici, la saldatura ad ultrasuoni riduce i rifiuti pericolosi e migliora la sicurezza sul posto di lavoro.
- Gestione del calore: Una minore potenza termica riduce il rischio di ustioni o danni termici ai componenti.
Le saldature ad ultrasuoni sono indispensabili per unire materiali difficili dove i metodi tradizionali sono insufficienti.giunti di saldatura più resistenti con minore dipendenza da sostanze chimiche, rendendoli preziosi in settori industriali che richiedono un'elevata precisione e affidabilità.risultati professionali.
Le saldature ad ultrasuoni svolgono un ruolo fondamentale nella fabbricazione di elettronica, in particolare per compiti che comportanoMetalli non ferrosi,superfici soggette ad ossidazione, ocomponenti sensibiliIn seguito sono riportate le loro applicazioni comuni in questo campo, insieme a approfondimenti e esempi tecnici:
L'alluminio è leggero ed economico, ma costituisce unstrato di ossido denso e tenace (Al2O3)La saldatura ad ultrasuoni risolve questo problema:
- Rottura degli ossidi: Le vibrazioni rompono lo strato di Al2O3, permettendo alla saldatura (ad esempio, leghe di alluminio e stagno) di legarsi direttamente al metallo.
- Applicazioni:
- Elettronica di potenza: legamento dei dissipatori di calore in alluminio ai PCB in amplificatori di potenza o regolatori di tensione per migliorare la dissipazione termica.
- Elettronica automobilistica: saldatura di fili o terminali in alluminio per sensori di auto, fari a LED o sistemi di gestione delle batterie dei veicoli elettrici (EV).
- Elettronica di consumo: Collegamento di involucri o schermi in alluminio ai PCB di smartphone o laptop per la soppressione delle interferenze elettromagnetiche (EMI).
Mentre il rame si lega più facilmente dell'alluminio,ossidazione(ad esempio, CuO/Cu2O) evariazioni dello spessore del rivestimentoLa saldatura ad ultrasuoni migliora:
- Bagnare il rame ossidato: Usato in tracce di rame invecchiato o esposto sui PCB durante la riparazione o la riforma.
- Applicazioni:
- Circuiti ad alta corrente: saldatura di bus o tracce di rame spesse in inverter, motori o batterie (ad esempio, nei veicoli elettrici o nei sistemi di energia rinnovabile).
- PCB flessibili: Collegamento tracce di rame flessibile a PCB rigidi, dove il calore tradizionale può danneggiare i substrati flessibili.
- Componenti rivestiti di rame: Assicurare giunzioni affidabili su connettori, interruttori o relè rivestiti di rame.
Questi metalli sono resistenti alla corrosione, ma hannoscarsa solderabilitàLa saldatura ad ultrasuoni consente:
- Collegamento metallurgico diretto: La saldatura (spesso contenente nichel o argento) si aderisce senza un flusso eccessivo, eliminando gli ossidi.
- Applicazioni:
- Elettronica industriale: saldatura di supporti o involucri in acciaio inossidabile per PCB in ambienti difficili (ad esempio, automazione di fabbriche, attrezzature per il petrolio e il gas).
- Dispositivi medici: Collegamento di componenti nichelati in pacemaker, apparecchiature per risonanza magnetica o strumenti chirurgici, dove la biocompatibilità e l'affidabilità sono fondamentali.
Le normative ambientali (ad esempio, RoHS) spingono l'uso di saldature prive di piombo (ad esempio, Sn-Ag-Cu), che hannopunti di fusione più elevati- ecattiva capacità di bagnareLa saldatura ad ultrasuoni risolve questo problema:
- Ridurre la tensione superficiale: Le vibrazioni aiutano il flusso di saldatura senza piombo in spazi stretti o componenti a tono sottile.
- Applicazioni:
- PCB ad alta densità: microprocessori di saldatura, BGA (ball grid arrays) o QFN (quad flat lead-free packages) con residui di flusso minimi.
- Electronica aerospaziale: soddisfazione di norme rigorose per le giunzioni prive di piombo e a bassa emissione di gas nei componenti avionici o satellitari.
|
|
|
|
|
Amplitudine ultrasonica regolabile
|
Intervallo di temperatura
|
|
|
|
|
|
|
|
|
|
|
|
|
|
