Saldatura ad ultrasuoni ad alta efficienza di ferro saldatura ad ultrasuoni di vetro per l'industria delle costruzioni

Legami di saldatura ad ultrasuoni vetro titanio ceramica in acciaio inossidabile

I. Che cos'è un saldatore ad ultrasuoni?

Un saldatore ad ultrasuoni è un dispositivo di saldatura rispettoso dell'ambiente che integra riscaldamento e vibrazione ad ultrasuoni ad alta frequenza.La sua struttura centrale comprende un impianto di vibrazione a cristallo piezoelettrico, un elemento di riscaldamento (come la punta di saldatura) e una punta di saldatura metallica.e la temperatura di saldatura (intervallo regolabile da 120 a 400 °C) può essere controllata con precisione tramite un pannello di controlloIl suo principio fondamentale di funzionamento è il seguente: in primo luogo, la saldatura viene fusa dall'elemento di riscaldamento; quindi, l'energia di vibrazione ad alta frequenza viene trasferita alla saldatura fusa.L'effetto di cavitazione generato dalle vibrazioni scompone e disperde il film di ossido sulla superficie del materiale di baseAllo stesso tempo, l'effetto di flusso acustico favorisce l'umidità e la diffusione della saldatura con il materiale di base, formando infine un giunto di saldatura denso.Una saldatura di alta qualità può essere ottenuta senza la necessità di flusso.

II. Funzioni dei ferri di saldatura ad ultrasuoni

* **Pulizia e attivazione della superficie di saldatura:** Attraverso la cavitazione, i ferri di saldatura ad ultrasuoni rimuovono le pellicole di ossido e le impurità dalla superficie dei materiali di base (metalli, vetro, ceramica, ecc.)), sostituendo l'effetto di pulizia chimica del flusso ed evitando la contaminazione residua e la corrosione.
* ** Miglioramento della qualità della saldatura:** La vibrazione ad alta frequenza costringe la saldatura liquida a penetrare i micropori e le crepe del materiale di base,comprimendo le bolle di saldatura e riducendo i difetti come la saldatura incompleta e la saldatura mancataCiò si traduce in un giunto di saldatura non poroso e ad alta resistenza, migliorando la tenuta e la durata della connessione.
* **Simplificazione del processo di saldatura:** Elimina la necessità di metallizzazione, pretrattamento di materiali non metallici come il vetro,consentire la brasatura diretta di materiali diversi come metalli e vetro/ceramicaCiò riduce il processo produttivo e riduce le difficoltà operative e i rischi per la qualità.
* ** Adattamento alle diverse esigenze di saldatura:** Dotato di regolazione automatica della frequenza e controllo preciso della temperatura,I ferri di saldatura ad ultrasuoni possono controllare la quantità di saldatura e lo spessore della saldatura se combinati con dispositivi di alimentazione del filoEssi sono adatti a scenari di saldatura di diverse dimensioni e materiali, accogliendo sia la saldatura manuale che le operazioni automatizzate della linea di produzione.

III. Principali industrie di applicazione dei ferri di saldatura ad ultrasuoni

* Industria della lavorazione in profondità del vetro: legatura ermeticamente sigillata del vetro a vuoto, saldatura degli elettrodi del vetro LCD, sigillatura del vetro in fibra ottica, ecc.
* Industria dell'elettronica e dei semiconduttori: legame a strisce dei semiconduttori di potenza, legame a piombo del circuito integrato, connessione dei componenti di dissipazione del calore delle batterie di nuova energia,Legatura a bassa temperatura con grafene/carburo di silicio, ecc.
* Industria dell'energia solare: saldatura a contatto di elettrodi di celle solari (cristalline, a film sottile);
* Industria degli autoveicoli e degli elettrodomestici: saldatura per avvolgimento dei trasformatori (cavo di alluminio sostituisce la saldatura del filo di rame), saldatura a contatto per il riscaldamento delle finestre posteriori delle automobili,connessione del componente di tenuta degli elettrodomestici, ecc.
* Industria della manifattura di precisione e gioielleria: metallizzazione del rivestimento ottico degli occhiali, fabbricazione di gioielli in vetro, incollaggio di piccoli accessori hardware, ecc.
* Laboratori e settori speciali di lavorazione: saldatura su piccola scala di materiali speciali, ricerca sui processi di fusione di materiali diversi, ecc.

Rispetto ai processi di saldatura tradizionali, i ferri di saldatura ad ultrasuoni offrono diversi vantaggi chiave nella saldatura del vetro a vuoto.uno dei loro vantaggi più significativiL'effetto di cavitazione degli ultrasuoni rimuove direttamente la pellicola di ossido dalla superficie del substrato, sostituendo l'effetto di pulizia chimica del flusso.Questo non solo evita la generazione di fumi nocivi e protegge l'ambiente di produzione, ma elimina anche completamente l'impatto dei residui di flusso sulle apparecchiature di imballaggio e sui livelli di vuotoInoltre, elimina le fasi di pulizia successive, semplificando significativamente il processo di produzione e riducendo i costi.Vibrazioni ad alta frequenza costringono la saldatura liquida a penetrare nei micropori e nelle fessure del materiale di base, sigilando questi piccoli spazi vuoti ed espellendo le bolle d'aria dalla saldatura, si ottiene un giunto di saldatura poroso e denso, prevenendo efficacemente difetti quali saldature incomplete e perdite,e migliorare significativamente il tasso di successo di sigillamento e il tasso di qualificazione del prodotto del vetro a vuotoInoltre, la vibrazione ad ultrasuoni aumenta il numero di legami rotti sulla superficie del vetro, consentendo un legame elettronico tra il vetro e il metallo.e la creazione di una stretta struttura meccanica di blocco tra vetriCiò migliora notevolmente la resistenza e la durata della connessione, garantendo le prestazioni di tenuta a lungo termine del vetro a vuoto.

Inoltre, le saldature ad ultrasuoni semplificano il processo produttivo e riducono la difficoltà operativa..Le connessioni di brasatura vetro-metallo e vetro-vetro possono essere realizzate direttamente senza trattamento di metalizzazione del vetro,abbreviamento del ciclo di produzione e riduzione dei rischi per la qualità causati da una preparazione impropria dello strato di metallizzazioneNel frattempo, il saldatore ad ultrasuoni dispone di regolazione automatica della frequenza per gestire le variazioni di carico di potenza durante il processo di saldatura, garantendo l'affidabilità della saldatura.La sua temperatura può essere controllata con precisione tramite una rete locale, e in combinazione con l'alimentatore di filo e la struttura di pre riscaldamento ad aria calda, permette un controllo preciso della quantità di saldatura e dello spessore della saldatura,adattamento alle esigenze di saldatura del vetro a vuoto di diverse dimensioni e specificheInfine, ha una gamma più ampia di applicazioni ed è più rispettosa dell'ambiente.come il vetro conduttivo e il vetro soda-calce, a metalli diversi, rendendolo adatto a vari scenari di saldatura nella produzione di vetro a vuoto.Le sue caratteristiche di non utilizzo di reagenti chimici nocivi e di emissioni di inquinanti sono in linea con la tendenza di sviluppo della moderna produzione industriale verde, che aiuta le imprese a migliorare l'ambiente.

Fabbricazione elettronica: è ampiamente utilizzato nella produzione di circuiti stampati (PCB), per la saldatura di componenti come resistori, condensatori, circuiti integrati, ecc. sul PCB.L'alta precisione e l'affidabilità della saldatura ad ultrasuoni garantiscono la qualità dei prodotti elettronici.
Industria automobilistica: nella produzione di elettronica automobilistica, come la produzione di unità di controllo del motore, moduli di elettronica di potenza e imbracature per cablaggi automobilistici,La saldatura ad ultrasuoni viene utilizzata per ottenere connessioni affidabili tra diversi componenti.
Aerospaziale e difesa: A causa della sua elevata affidabilità e capacità di gestire materiali ad alte prestazioni, la saldatura ad ultrasuoni viene utilizzata nella produzione di elettronica aerospaziale e di difesa,quando la qualità e l'affidabilità dei giunti di saldatura sono di estrema importanza.
Fabbricazione di gioielli: viene utilizzata anche nell'industria dei gioielli per la saldatura di metalli preziosi e pietre preziose.Il controllo preciso e il processo di saldatura delicato della saldatura ad ultrasuoni aiutano a evitare danni ai materiali delicati e garantiscono la qualità dei gioielli.

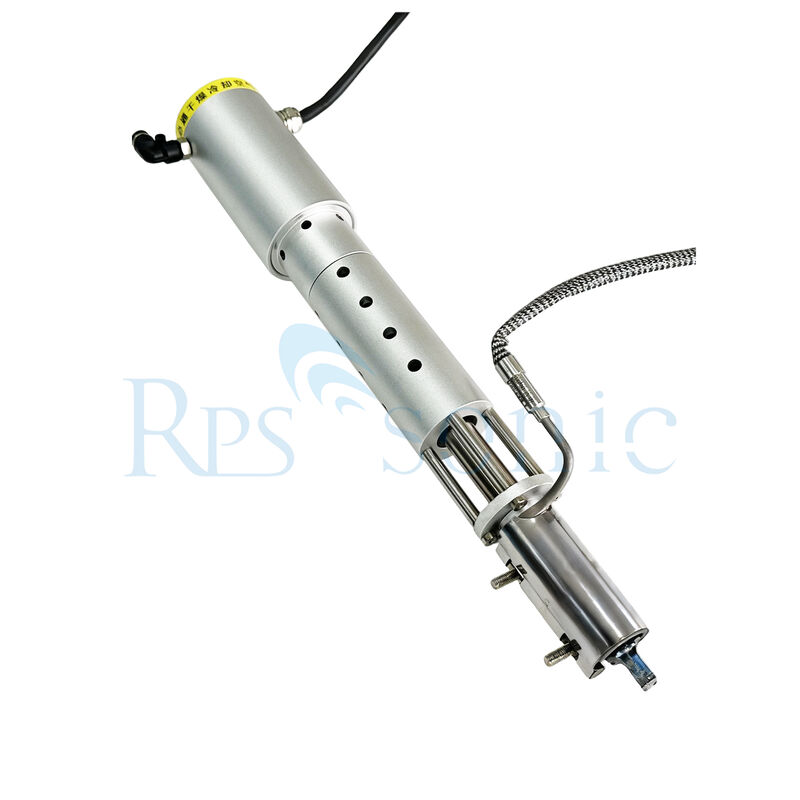

Struttura

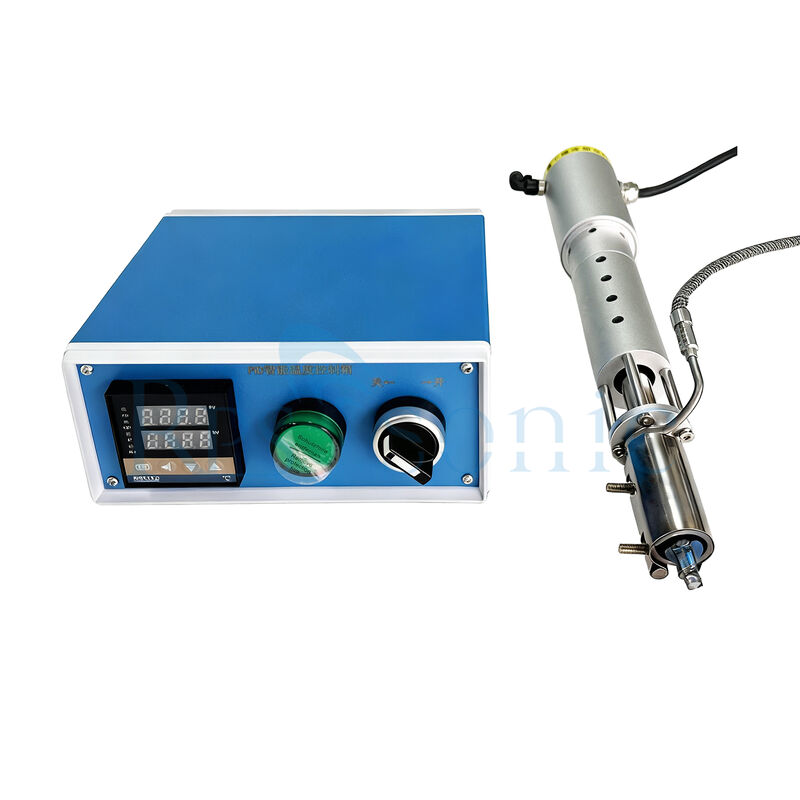

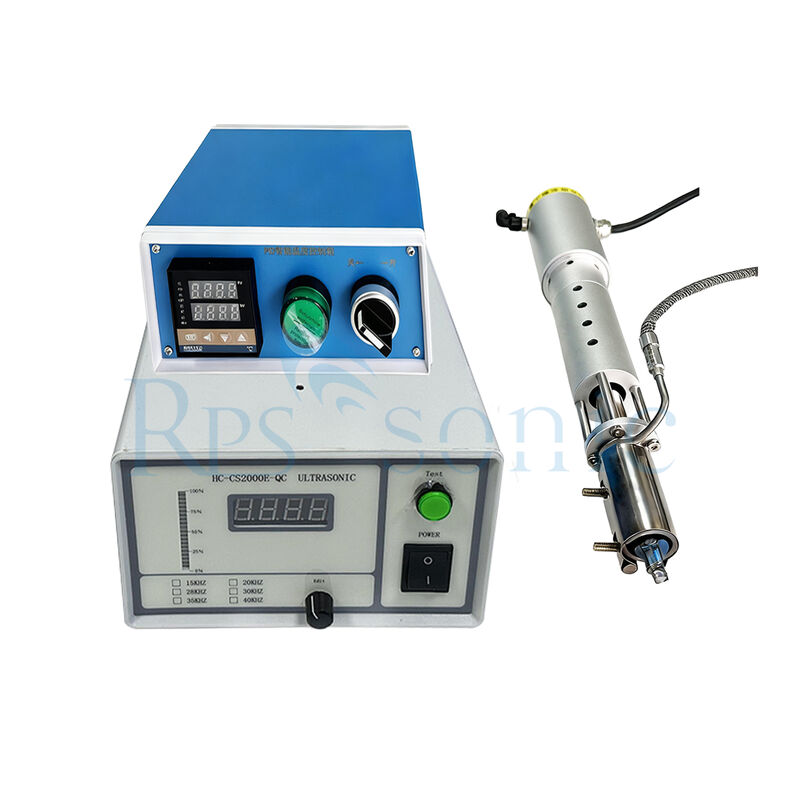

Generatore ad ultrasuoni: è il componente principale che genera segnali elettrici ad alta frequenza per azionare il trasduttore ad ultrasuoni.Di solito ha funzioni come regolazione della frequenza e controllo della potenza per adattarsi a diversi requisiti di saldatura.
Trasduttore ad ultrasuoni: Come accennato in precedenza, converte l'energia elettrica in vibrazioni meccaniche.Il trasduttore è tipicamente realizzato in materiali piezoelettrici che mostrano l'effetto piezoelettrico, il che significa che possono deformarsi quando viene applicato un campo elettrico e generare un campo elettrico quando sono deformati.

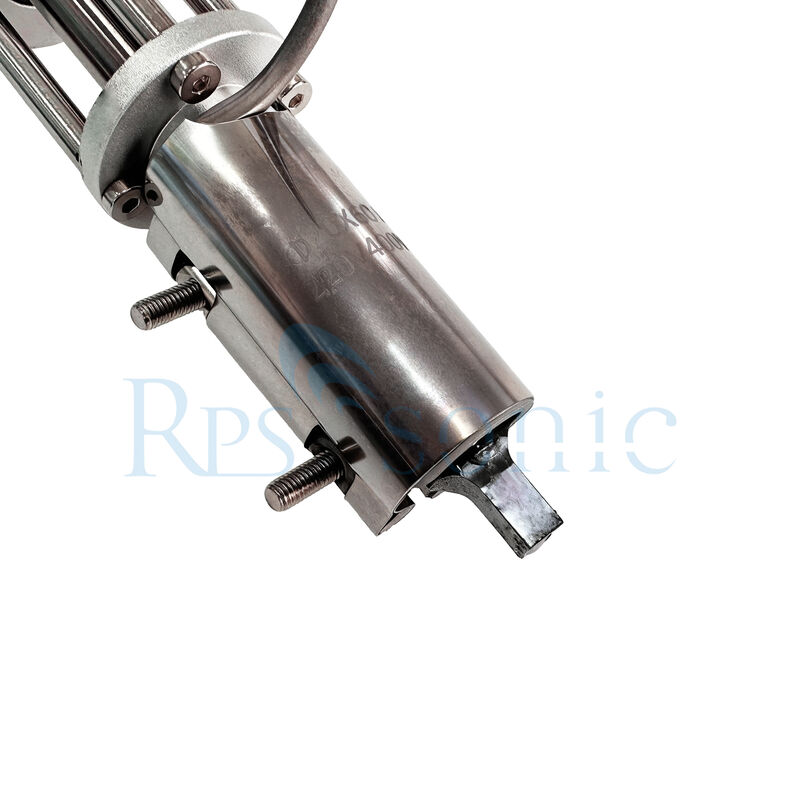

Punte di saldatura: la punta della saldatura è progettata per trasmettere le vibrazioni a ultrasuoni alla saldatura e al pezzo da lavorare.Di solito è fatto di materiali resistenti al calore e conducenti elettricamente come lega di rame o di tungsteno. La forma e le dimensioni della punta della saldatura possono essere personalizzate in base alle diverse applicazioni di saldatura.
Maniglia e sistema di raffreddamento: la maniglia del saldatore ad ultrasuoni è progettata per un facile utilizzo e presa.Può inoltre essere dotato di un sistema di raffreddamento per evitare il surriscaldamento del trasduttore e di altri componenti durante il funzionamentoQuesto viene di solito ottenuto mediante metodi di raffreddamento ad aria o ad acqua.

Esempi di applicazione

Produzione di elettronica: Nella produzione di componenti elettronici viene utilizzato per saldare elettrodi su substrati di vetro e ceramica, collegare materiali e componenti superconduttori,e conduttori di legame in circuiti integrati ibridi.
Dispositivi ottici: viene utilizzato nella fabbricazione di ornamenti di vetro e nella metallizzazione di vetri ottici, come il legame di cerchi metallici a fibre di vetro ottiche e la sigillatura dei tubi di vetro.
Industria dell'energia solare: viene utilizzato per il cablaggio degli elettrodi del vetro delle celle solari, semplificando il processo di produzione e riducendo i costi.
