Saldatura ad ultrasuoni per vetro e PCB

Un saldatore ad ultrasuoni è uno strumento di saldatura specializzato che utilizza la tecnologia ad ultrasuoni per migliorare il processo di saldatura.

Principio di funzionamento

Generazione di vibrazioni ad ultrasuoni: il saldatore ad ultrasuoni è dotato di un trasduttore ad ultrasuoni.Questo trasduttore converte l'energia elettrica in vibrazioni meccaniche ad alta frequenza nella gamma di frequenze ultrasoniche, in genere da 20 kHz a 100 kHz.
Impatto sulla saldatura e sul pezzo di lavoro: quando la punta del ferro di saldatura entra in contatto con la saldatura e il pezzo da saldare, le vibrazioni ultrasoniche vengono trasmesse all'area del giunto della saldatura.Le vibrazioni ad alta frequenza disturbano lo strato di ossido sulla superficie del pezzo da lavorare e la saldaturaCiò consente alla saldatura di bagnare le superfici in modo più efficace e di penetrare nelle micro crepe e nei pori del pezzo da lavorare, ottenendo un giunto di saldatura più forte e affidabile.

Vantaggi

Eccellente capacità di bagnamento: può migliorare significativamente l'effetto di bagnamento della saldatura sulla superficie del pezzo da lavorare.può essere difficile ottenere una buona bagnatura su alcuni materiali con scarsa solderabilitàTuttavia, il saldatore ad ultrasuoni può superare questo problema, garantendo un giunto di saldatura più uniforme e completo.
Giunti di saldatura di alta qualità: favorendo una migliore penetrazione e adesione della saldatura, la saldatura ad ultrasuoni aiuta a formare giunti di saldatura con una maggiore resistenza e una migliore conduttività elettrica.Questo è particolarmente importante nelle applicazioni in cui è richiesta un'elevata affidabilità, come nell'industria elettronica per la fabbricazione di circuiti stampati.
Riduzione dei danni termici: rispetto ai metodi di saldatura tradizionali che si basano principalmente su alte temperature per sciogliere la saldatura,La saldatura ad ultrasuoni può ottenere buoni risultati di saldatura a temperature relativamente basseCiò contribuisce a ridurre il rischio di danni termici al pezzo di lavoro, in particolare per componenti e materiali sensibili al calore.
Adatto per vari materiali: può essere utilizzato per la saldatura di una vasta gamma di materiali, tra cui alcuni metalli difficili da saldare come alluminio e rame.Le vibrazioni ad ultrasuoni possono abbattere gli strati di ossido su questi materiali, consentendo una saldatura efficace.

Applicazioni

Fabbricazione elettronica: è ampiamente utilizzato nella produzione di circuiti stampati (PCB), per la saldatura di componenti come resistori, condensatori, circuiti integrati, ecc. sul PCB.L'alta precisione e l'affidabilità della saldatura ad ultrasuoni garantiscono la qualità dei prodotti elettronici.
Industria automobilistica: nella produzione di elettronica automobilistica, come la produzione di unità di controllo del motore, moduli di elettronica di potenza e imbracature per cablaggi automobilistici,La saldatura ad ultrasuoni viene utilizzata per ottenere connessioni affidabili tra diversi componenti.
Aerospaziale e difesa: A causa della sua elevata affidabilità e capacità di gestire materiali ad alte prestazioni, la saldatura ad ultrasuoni viene utilizzata nella produzione di elettronica aerospaziale e di difesa,quando la qualità e l'affidabilità dei giunti di saldatura sono di estrema importanza.
Fabbricazione di gioielli: viene utilizzata anche nell'industria dei gioielli per la saldatura di metalli preziosi e pietre preziose.Il controllo preciso e il processo di saldatura delicato della saldatura ad ultrasuoni aiutano a evitare danni ai materiali delicati e garantiscono la qualità dei gioielli.

Struttura

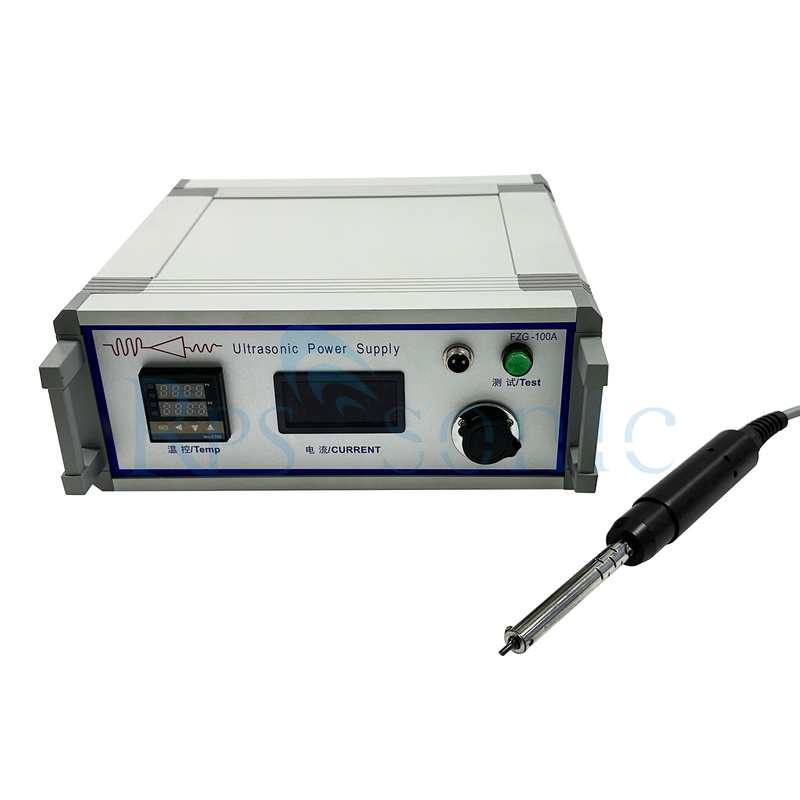

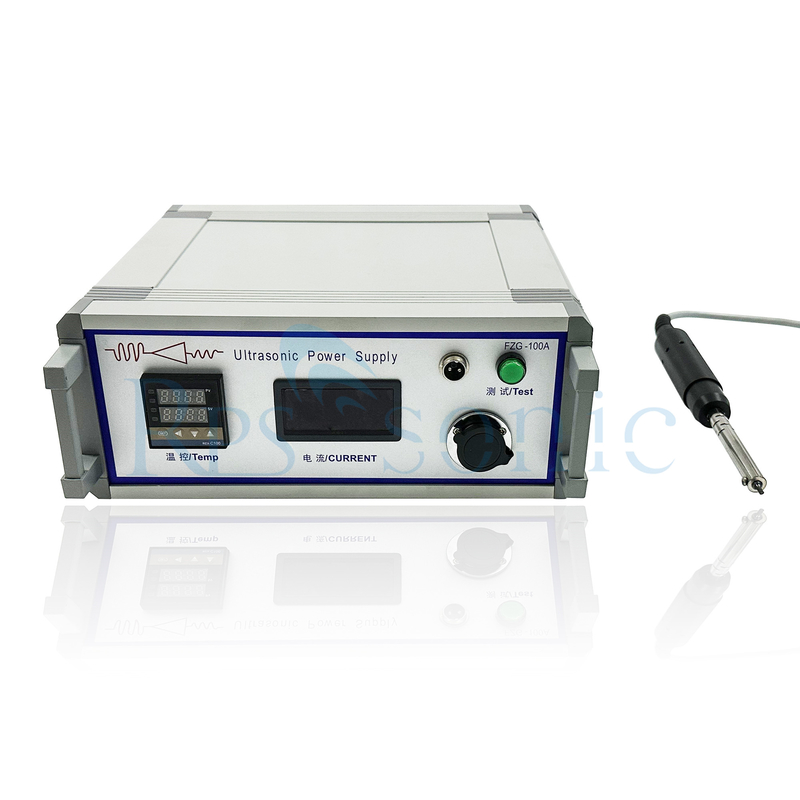

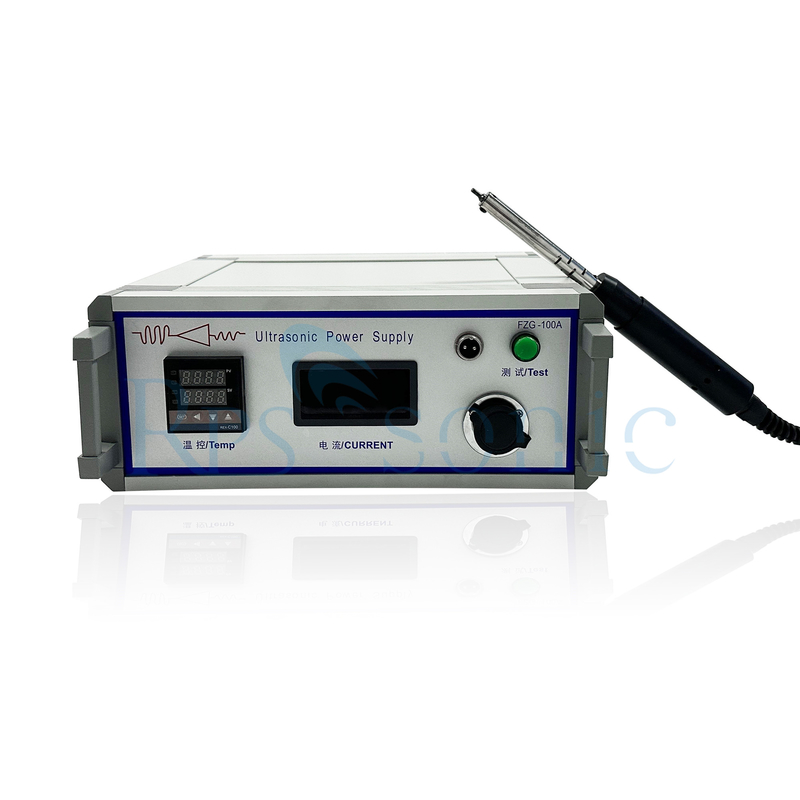

Generatore ad ultrasuoni: è il componente principale che genera segnali elettrici ad alta frequenza per azionare il trasduttore ad ultrasuoni.Di solito ha funzioni come regolazione della frequenza e controllo della potenza per adattarsi a diversi requisiti di saldatura.
Trasduttore ad ultrasuoni: Come accennato in precedenza, converte l'energia elettrica in vibrazioni meccaniche.Il trasduttore è tipicamente realizzato in materiali piezoelettrici che mostrano l'effetto piezoelettrico, il che significa che possono deformarsi quando viene applicato un campo elettrico e generare un campo elettrico quando sono deformati.

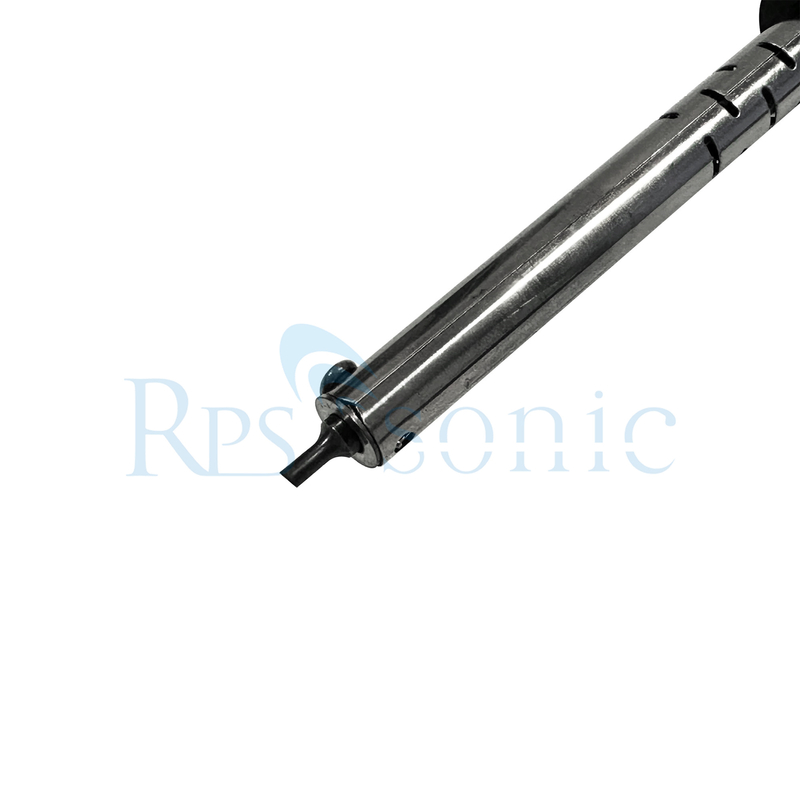

Punte di saldatura: la punta della saldatura è progettata per trasmettere le vibrazioni ultrasuonanti alla saldatura e al pezzo da lavorare.Di solito è fatto di materiali resistenti al calore e conducenti elettricamente come lega di rame o di tungsteno. La forma e le dimensioni della punta della saldatura possono essere personalizzate in base alle diverse applicazioni di saldatura.

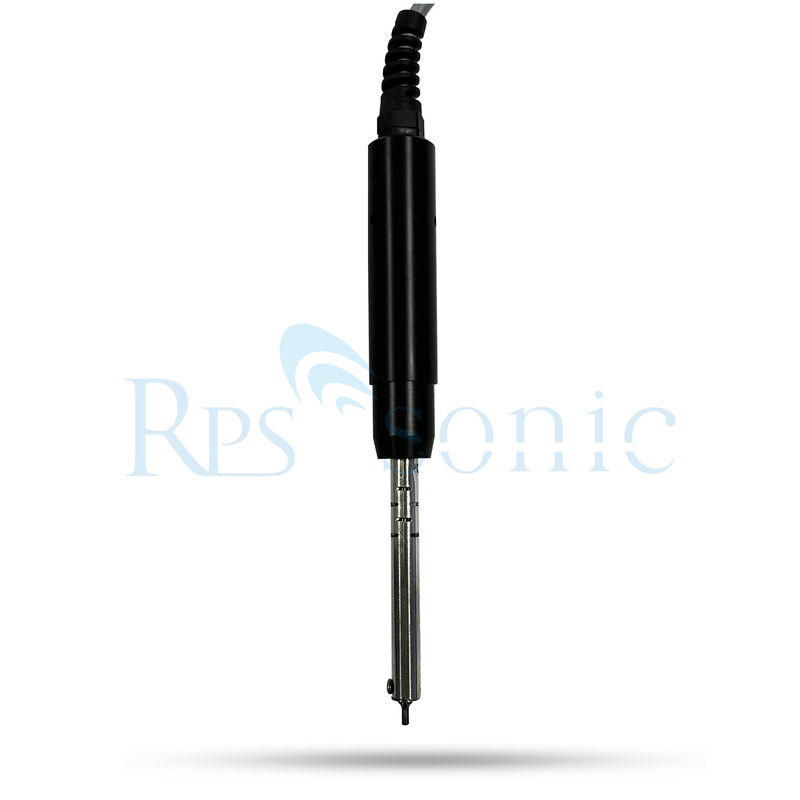

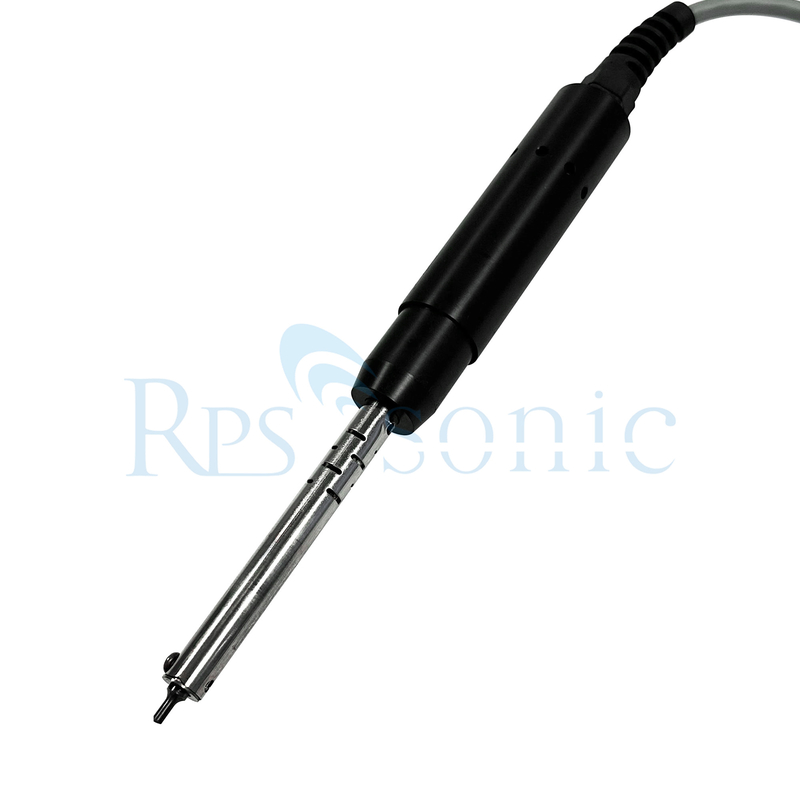

Maniglia e sistema di raffreddamento: la maniglia del saldatore ad ultrasuoni è progettata per un facile utilizzo e presa.Può inoltre essere dotato di un sistema di raffreddamento per evitare il surriscaldamento del trasduttore e di altri componenti durante il funzionamentoQuesto viene di solito ottenuto mediante metodi di raffreddamento ad aria o ad acqua.
